I_n

8/20μs

W (mm)

DS215S-230

10 kA

30 kA

230/400V

50 Hz

<0,9 kV

275 V AC

18

TN,TT,IT

2+0

 Technické parametre:

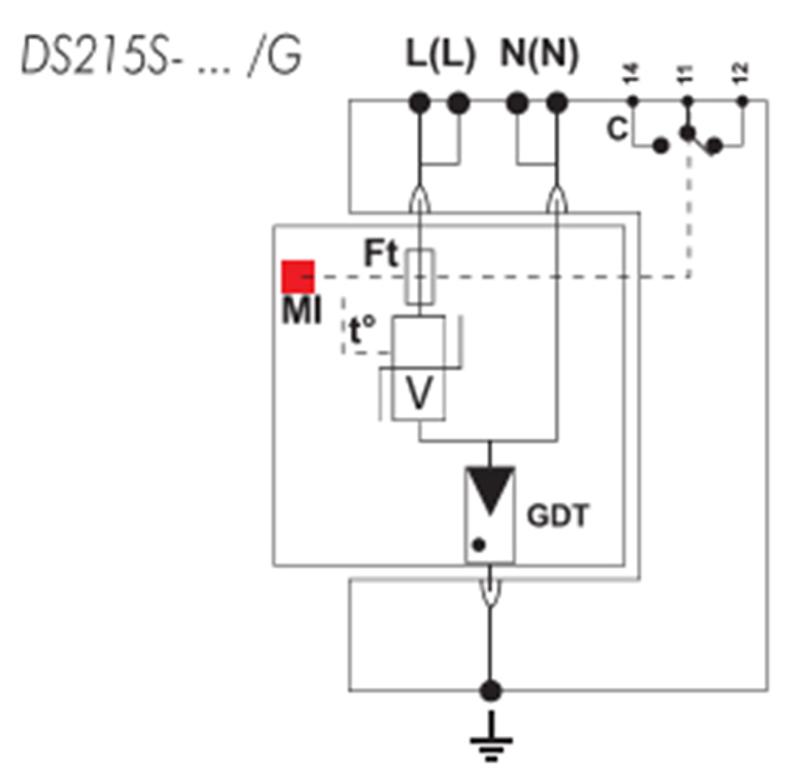

DS215S-230/G

Menovité napätie U_n:

230/400 V

Max. prípustné pracovné napätie U_c:

275 V

Menovitá frekvencia f_n:

50 - 60 Hz

Max. zvodový prúd (8/20 μs) I_max:

30 kA

Menovitý zvodový prúd (8/20 μs)  I_n:

10 kA

Rázové napätie:

10 kV

Napäťová ochranná hladina (U_p):

< 0,9 kV

Pracovný priepustný prúd I_c:

< 1 mA

Následný prúd I_f:

nevzniká

Schopnosť zhášania následného prúdu I_fi:

nekonečná

Doba odozvy t_A:

< 20 ns

Napätie TOV (dočasné prepätie) L-N U_T:

335 V / 5 sec.

Skratová odolnosť pri maximálnom predistení I_sccR:

10 kA

Max. predistenie:

40 A (gL/gG)

Indikácia poruchy:

mechanicky – červená farba

Pracovná teplota:

-40 °C až +85 °C

Prierez pripojiteľných vodičov:

L-N: 1,5 - 10 mm² // PE: 2,5 - 25 mm²

Krytie:

IP 20

Montáž na lištu:

DIN lišta 35 mm

Šírka zvodiča:

1 modul podľa DIN 43880

Materiál púzdra:

termoplast UL94-V0

Diaľková signalizácia stavu zvodiča:

bezpotenciálový prepínací kontakt

Spínaný výkon:

250 V/0,5 A (AC) / 30 V / 2 A (DC)

Prierez pripojiteľných vodičov diaľkovej signalizácie:

max. 1,5 mm²
