Dátový list výrobku - MSB10V-400
zvodič prepätia, typ 3, zásuvkový
zvodič prepätia, typ 3, zásuvkový
Katalógové číslo:MSB10V-400 (EAN: )Technické parametre
25,50000 EUR
Kúpiť produkt lacnejšie
Množstvo |
Zľavnená cena bez DPH |
Úspory |
1000+
|
20,20000 EUR |
5,30000 EUR - 20,78 % |
5000+
|
18,40000 EUR |
7,10000 EUR - 27,84 % |
10000+
|
16,70000 EUR |
8,80000 EUR - 34,51 % |
Zvodiče prepätia radu MSB10 sú navrhnuté tak, aby chránili koncové zariadenia od spínacieho prepätia. Sú k dispozícii v rôznych prevedeniach vzhľadom na typ krytu, rozmery a typ pripojenia.

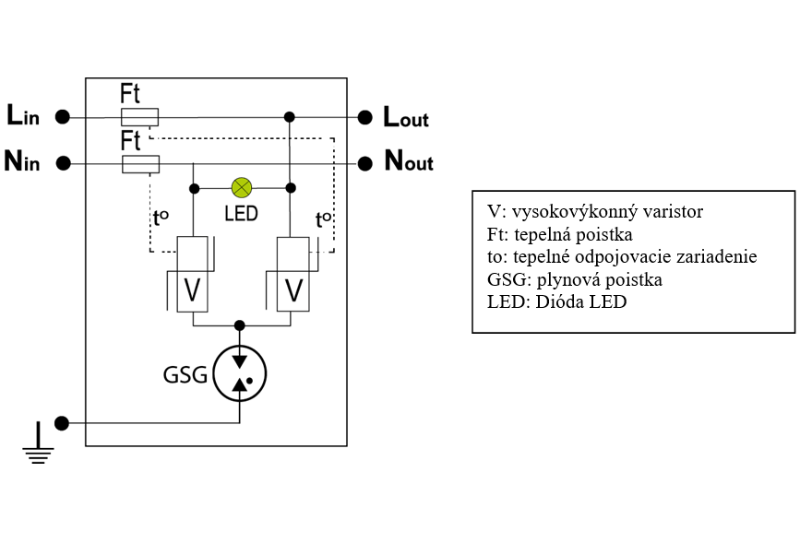

Séria MSB spĺňa normy IEC 61643-11 a VDE 0675 a bola testovaná ako typ 2 + 3 aj ako typ 3. Ochranné prvky MSB10 sú umiestnené v kompaktnom plastovom kryte, typy sú vybavené tepelným odpojovačom a varistorom. Funkcia prevádzky a ochrany je indikovaná LED signalizátorom.
|
|
In 8/20μs |
Imax 8/20μs |
Un |
Up (In) |
Uc |
 |
|
MSB10V-400 |
5 kA |
10 kA |
230V 50Hz |
1,5kV |
277V AC |
TN,TT,IT |
|
Technické parametre |
MSB10V-400 |
|
Menovité napätie Un: |
230 V AC |
|
Max. prípustné pracovné napätie Uc: |
277 V |
|
Max. zvodový prúd (8/20 μs) Imax: |
10 kA |
|
Menovitý zvodový prúd (15 x 8/20 μs) In: |
5 kA |
|
Napätie naprázdno (Uoc): |
10 kV |
|
Napäťová ochranná hladina (Up): |
1,5 kV |
|
Max. záťažový prúd IL: |
16 A |
|
Chybný prístroj: |
odpojenie od siete a prerušenie napätia |
|
Indikácia poruchy: |
zelená LED zhasne |
|
Krytie: |
IP 20 |
|
Spôsob montáže: |
na stenu alebo montážnu dosku |
|
Spôsob pripojenia: |
svorkovnica |
Rozmerový výkres
